鋼格柵板吊頂

【產品名稱】鋼格板吊頂,鋼格柵板吊頂

一、鋼格板吊頂：

鋼格板吊頂是一種采用鋼格板設計制造室內吊頂?shù)慕ú漠a(chǎn)品。它具有鋼格板的結構輕便，美觀，高強度可行人的特點，并且安裝簡便，鋼格板的表面經過熱浸鋅，具有30年防腐耐用且免油漆維護的特性。鋼格柵板吊頂規格一般為G303/60/200，重量輕、承載性高，是大型建筑不可替代的吊頂產品。

二、鋼格板吊頂?shù)倪m用范圍：

鋼格板吊頂可以廣泛適用于煙草制造、工業廠房、大型體育場館、會展中心、大型商業、車站、碼頭、機場等工業及民用建筑的吊頂。以及商用建筑、劇院、地鐵、城鐵等市政工程領域。

鋼格板吊頂是具有一定的承載能力并且具有裝飾性的鋼格柵板產品，由一定尺寸普通Q235低碳扁鋼、不銹鋼、黃銅板、鋁板等經開槽（孔）、插接、焊接、精整等工序制造而成。鋼格板吊頂具有焊點牢固、孔距均勻、網面平整，設計美觀，實用的特點，所以說鋼格板吊頂既是建筑用品，又是藝術品。

三、鋼格板吊頂產品特點：

　　1、鋼格板吊頂具的高強度、輕結構、牢固的網格壓焊結構使其具有高承載，結構輕，便于吊卸，安裝等特點。

　　2、鋼格板作為吊頂使用,具有外形美觀、經久耐用：熱浸鋅表面處理使其具有相當好的防腐能力，表面光澤美觀。鋼格板吊頂采用的都是熱浸鋅的表面處理方式，也就是我們說的熱鍍鋅鋼格板。

　　3、使用本產品具有良好的通風、采光、散熱、防爆、防滑性能。

　　4、作為吊頂使用便于自清潔、易于維護。使用壽命長。

四、鋼格板吊頂?shù)陌惭b與固定方法如下：

　　鋼格板吊頂?shù)墓潭ㄓ泻附雍桶惭b夾固定兩種方法。對永久性不需拆卸，可采用焊接，將其焊在支承物上.具體位置,在板的每個角第一根扁鋼上,焊接長不小于20毫米,高不小于3毫米的角焊；采用安裝夾具有不破壞鋅層和拆卸方便的優點,可使用安裝夾固定,每塊板至少應采用四個安裝夾,對較大的板塊最好在可利用的支承物上多安裝幾個。

五、鋼格板吊頂?shù)陌惭b剖面圖：

六、鋼格板吊頂?shù)某Ｓ靡?guī)格：

    鋼格板吊頂考慮到裝飾固定要求，一般采用大網格的結構，在我們平常供應的鋼格板吊頂規格中，以G303/80/100G的最為常見。像大型的煙草生產企業，必須先鋪設這樣的鋼格板作為底架，上邊再鋪設鋁板吸音板來消除噪音。鋼格板（鋼格柵板）吊頂可以采用扁鋼為齒形的來增加摩擦面積，也就是我們常說的齒形鋼格板。

七、鋼格板吊頂?shù)匿佋O(shè)施工流程：

    1 工程概況

     工程是一幢集辦公、生產為一體的綜合性建筑，由辦公區、生產區、生活區及其他生產輔房組成其中辦公區生產區吊頂采用鋼格柵吊頂，鋼格柵吊頂由吊桿主龍骨次龍骨及鋼格柵板組成 其特點是：鋼格柵吊頂工程全部構件表面處理為熱浸鍍鋅，為保護鍍鋅層不受破壞 ，設計為安裝過程中全部用螺栓連接，既不破壞鋅層，又安裝快捷。

     2 關鍵技術施工方法

       2.1安裝工藝

            具體安裝順序為：吊桿→主龍骨→次龍骨→鋼格板

       2.2 吊桿的安裝

         （1）將吊環螺釘、弓形卸扣用滑輪及繩索吊運到平臺上

         （2）將吊環螺釘旋入網，架下弦球的螺孔內并擰緊，然后再用M24的薄型螺母將吊環螺釘與網架球緊固。

         （3）將預先與連接件連，接在一起的吊桿通過滑輪繩索吊運到操作平臺上，然后通過弓形卸扣將吊桿與吊環螺釘連接到一起，將弓形卸扣上的螺母擰緊后，于軸上的開孔內插入開口銷并將其尾部分兩側掰開，以防止螺母的脫落。

         （4）安裝順序。生產車間從11軸線其中一側面開始，往25軸線方向循環安裝，辦公區從11軸線其中一側面開始往25軸線方向循環安裝，每次安裝兩排吊桿 腳手架采用移動式腳手架。

        2.3主龍骨的安裝

             吊桿安裝完畢后，主龍骨的安裝隨后跟進。安裝在6m（生產車間）高或4m（辦公區）高平臺上進行 將主龍骨的兩端放于兩端吊桿連接件相對應的開槽中，用M12×130的螺栓將主龍骨與連接件固定

        2.4次龍骨的安裝

             主龍骨安裝過程中，次龍骨的安裝同時跟進：

           （1）與主龍骨兩端部位相接的次龍骨的安裝。將次龍骨的端放于吊桿連接件相對應的開槽中，用M12×110的螺栓將次龍骨與連接件固定.

           （2）與主龍骨中間部位相接的次龍骨的安裝。將次龍骨的兩端連接角鋼 （角鋼與方管平齊的面朝下或方管上焊有連接片的面超上）與主龍骨相對應的開孔用4條M12×110的螺栓固定

        2.5鋼格板的安裝

      安裝在6m（生產車間）或4m（辦公區）平臺上進行.將鋼格柵板橫搭于次龍骨上，中間跨過一根次龍骨，鋼格板兩側面與主龍骨上平面平齊，鋼格板兩端面與次龍骨上的連接件通過用的螺栓與相鄰的鋼格板連接在一起，每塊鋼格板用M10×30條螺栓連接固定，然后按順序跟進.

        2.6調平與緊固的要求

        鋼格板安裝完畢后，選用測量工具（如盒尺 線繩或水平繩）在吊桿上做好標記，以找準鋼格柵板的標高。通過調整吊桿下端的螺母以達到所需的標高要求。

        標高要求：生產車間的主龍骨下沿標高為8.0m；辦公區的主龍骨下沿標高為5.8m，生活區的主龍骨下沿標高為7.3m標高達到所需的要求后，用水準儀調整鋼格柵板的平整度 平整度要求為≤1cm最后將吊桿下方的兩個螺母擰緊。

        2.7收邊龍骨與中柱和墻柱鋼格柵板的連接安裝方法

       （1）收邊龍骨的固定 將收邊龍骨用M16×150的膨脹螺栓按圖紙的標高要求直接與混凝土圈梁固定，每隔3m設一固定點然后將主龍骨或次龍骨搭于收邊龍骨上并點焊固定。

       （2）工房中柱、周圍墻柱鋼格柵板的固定。通過在中柱及周圍墻柱相關側面用M16×150的膨脹螺栓固定角鋼牛腿，將主龍骨、次龍骨或鋼格柵板固定于其上。

        2.8連接方式

       （1）鋼格板吊頂工程的連接主要是螺栓和焊接（開孔）兩種方法。

       （2）螺栓的直徑、長度必須根據施工圖紙進行配置，詳細統計，螺栓長度種類要以設計圖紙規格進行歸類，使用時不能用錯，擰緊螺母后，露出的絲扣不得少于3扣，在安裝過程中注意水平標高的控制.

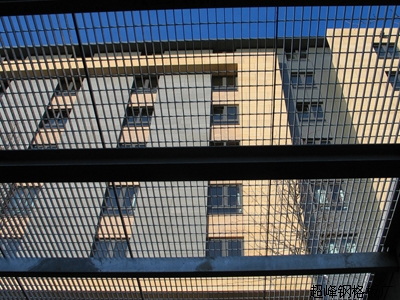

倉庫鋼格柵板吊頂	鋼格柵板吊頂
大型車間鋼格柵板吊頂	體育館鋼格柵板吊頂
鋼格板吊頂1	鋼格板吊頂2
鋼格板吊頂3	鋼格板吊頂3
