鋼格柵板平臺如何設計

超峰鋼格板廠　 2014/5/27 10:46:30

內容摘要：鋼格柵板平臺如何設計鋼格柵板平臺鋼格柵板平臺設計可以分為兩個系列，一個就是水泥構架的鋼格柵板平臺，另外的就是有槽鋼和角鋼焊接成的平臺。其中鋼結構平臺比較多，如圖1:&n......

鋼格柵板平臺如何設計

鋼格柵板平臺

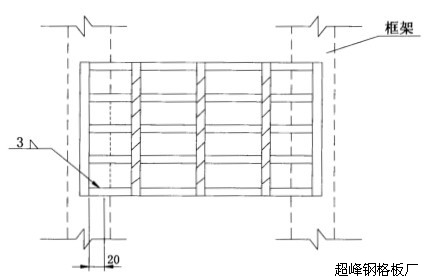

鋼格柵板平臺設計可以分為兩個系列，一個就是水泥構架的鋼格柵板平臺，另外的就是有槽鋼和角鋼焊接成的平臺。其中鋼結構平臺比較多，如圖1:

鋼格柵板平臺

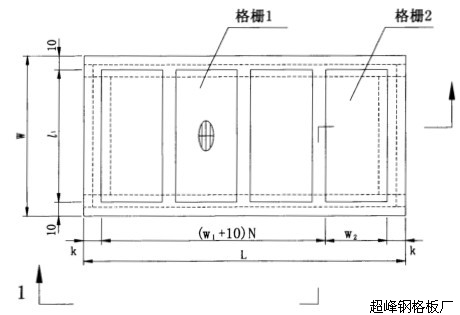

鋼格柵板平臺規格尺寸

鋼格柵板平臺寬度為600、800、1000三種（其中寬度600的平臺不能單獨使用，只能拼接），長度為1000-8000.。

鋼格柵板平臺尺寸偏差

設計荷載

通行平臺按2kN/m2等效均布荷載設計，為I系列鋼格柵板平臺。檢修平臺及梯間平臺按4kN/m2等效均布荷載設計，為II系列鋼格柵板平臺。取值依據工業鋼平臺，國標代號：CB40534-83。

鋼格柵板

1、選用材料

I系列鋼格柵板平臺選用G303/30/100制作，II系列鋼格柵板平臺G305/30/100制作。表面處理有鍍鋅和油漆兩種方式，油漆價格雖然低于鍍鋅價格，但是油漆后，原版重量約增加12-16%;而經鍍鋅后原版重量約增加7%，采用油漆還是鍍鋅格柵板，由設計者決定。

2、鋼格柵的組成：

鋼格柵板由縱條（負載扁鋼）橫條（扭絞方鋼）及包邊（扁鋼）組成。一般鋼格柵板是有大型的壓力焊機焊接而成的。具有表面平整、抗壓抗扭拉力強等優點。

鋼格柵板組成
