鋼格柵板承載力圖

鋼格柵板承載力圖

    鋼格柵板的承重能力在鋼格柵板標準YB/T4001.1-2007 中有明確的規(guī)定，只有完全按照承載能力并結合實際使用場合才能選出合適的鋼格柵板規(guī)格。下邊把鋼格柵板的承重力公式和查詢表列出供大家參考選型。

    鋼格柵板承重力計算公式：

    鋼格板安全荷載與撓度的計算

      E1  均布荷載與撓度的關系
     Dmax=5QL^4/384EJ ………………(E1)(^4表示4次方，下同）
式中：

     q -----荷載集度， ，kN/m；
     E -----彈性模量，碳鋼 kN/m2；
     J -----慣性矩，對平面型扁鋼 ， mm4。
    對平面型扁鋼，簡化成如下經驗公式：
    Dmax=744.05(Pu+Po)BL^4/BT^3  ………………(E2）
   式中： D ----- 變形撓度，mm；
      PU ----- 外加均布荷載，kN/m2；
      P0 ----- 鋼格板自重，kN/m2；
      L ----- 跨距，m；
      B ----- 負載扁鋼中心距，mm；
      b ----- 負載扁鋼厚度，mm；
      t ----- 負載扁鋼寬度，mm。

  對于平面型扁鋼，簡化成如下經驗公式：
  Dmax=BL^3/bT^3(1190PL+744.05PoL) ………………(E4)
式中：PL ----- 外加線荷載， kN/m；
     其他與E2相同

由于計算過于繁瑣，實際應用中我們采用查表的方法解決，表格在國標的附錄中

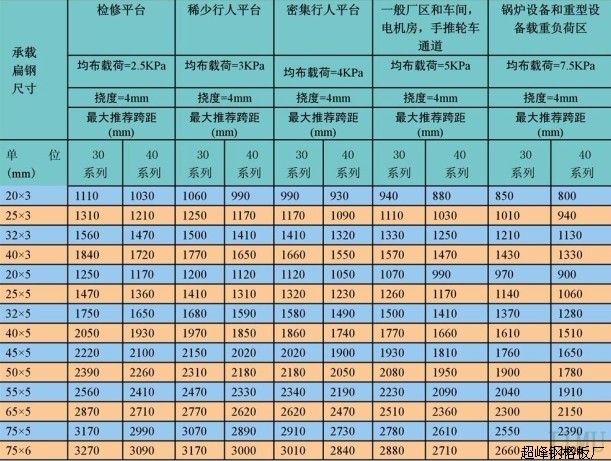

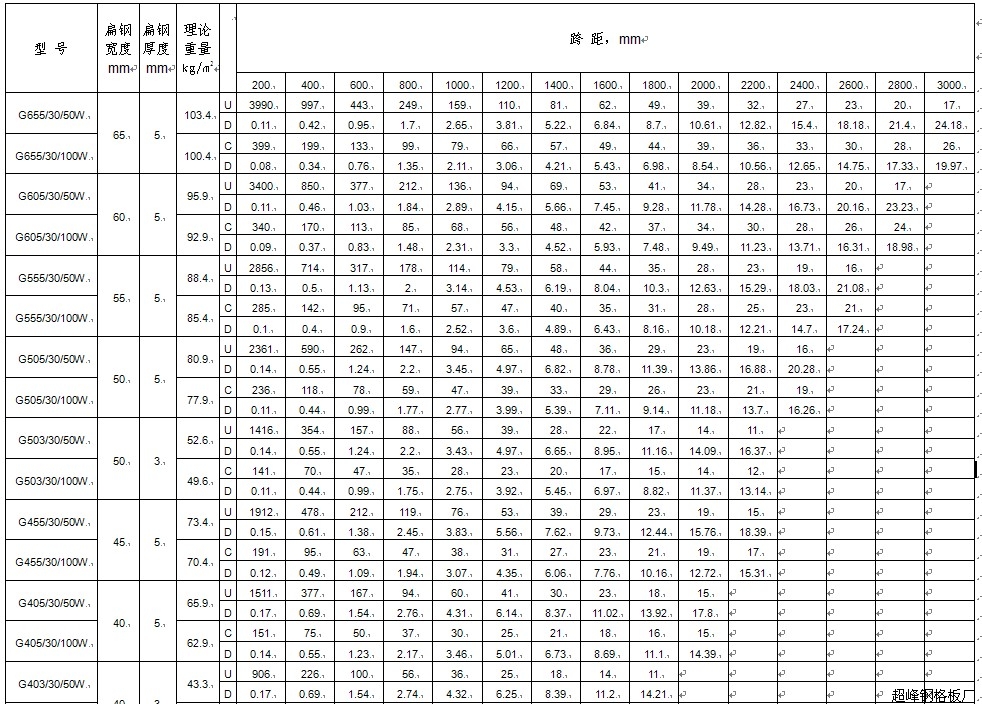

鋼格柵板承載力圖標如下：

   根據上邊的跨度，結合選型的鋼格柵板規(guī)格，我們就能得出均布的鋼格柵板承載力。

下邊舉例說明一下：

    如：G403/30/50,在200mm的跨度情況下，"U“數值為906KN，1KN=102KG，那我們聚能得出其鋼格柵板承載力為：906*102/1000=92.41噸。當然這是理論狀態(tài)下的載重量，具體的要看具體的情況來定。
