固定式鋼梯踏步板安全要求

固定式鋼梯踏步板安全要求

一、術語和定義

　　1　　固定式鋼斜梯 fixed steel inclined ladder

　　永久性安裝在建筑物或設備上，與水平面成30°~75°傾角的踏板鋼梯(見圖1)。

　　2　　梯梁(梯框) stile(rail)

　　用來安裝踏步板或其他橫向承載件的梯子側邊構件。

　　3　　踏步板 tread(step)

　　供使用者上下梯時腳踩踏的梯子水平構件，其前后深度不小于80 mm。

　　4　　踏步高 rise

　　相鄰兩踏步板間的垂直距離。

　　5　　踏步寬 going

　　相鄰兩踏步板突緣間的水平距離。

　　6　　內側凈寬度 inside clear width

　　兩梯梁內側平行于踏步板測量的距離，簡稱梯寬。

　　7　　梯段高度 height of the ladder

　　梯梁上端基準面與下端基準面間的垂直距離，簡稱梯高。

　　8　　傾角 angle of pitch

　　兩梯梁中心線所在平面與水平面的夾角。

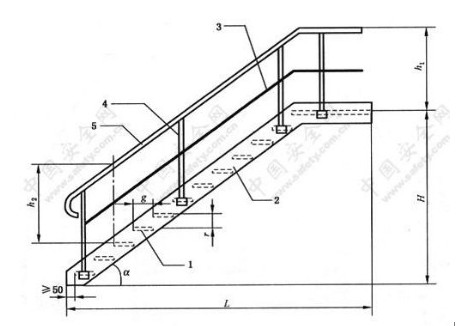

                                                                                 圖1固定式鋼斜梯示意圖

　　1——踏步板；

　　2——梯梁；

　　3——中間欄桿；

　　4——立柱；

　　5——扶手；

　　H——梯高；

　　L——梯跨；

　　h1——欄桿高；

　　h2——扶手高；

　　α——梯子傾角；

　　r——踏步高；

　　g——踏步寬。

 二、一般要求

　　1 材料

　　鋼斜梯采用鋼材的力學性能應不低于Q235-B，并具有碳含量合格保證。

　　2 鋼斜梯傾角

　　  1 固定式鋼斜梯與水平面的傾角應在30°~75°范圍內，優選傾角為30°~35°。偶爾性進入的最大傾角宜為42°。經常性雙向通行的最大傾角宜為38°。

　　  2 在同一梯段內，踏步高與踏步寬的組合應保持一致。踏步高與踏步寬的組合應符合式(1)的要求：

　　 550≤g+2r≤700…………………………(1)

　　 式中：

　 　g——踏步寬，單位為毫米；

　　 r——踏步高，單位為毫米。

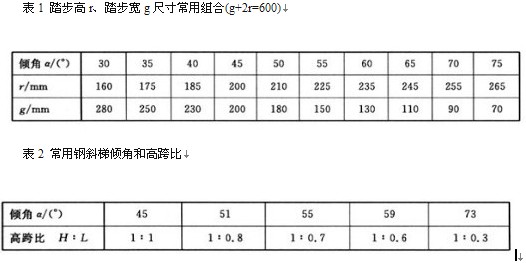

　 　3 常用的鋼斜梯傾角與對應的踏步高r、踏步寬g組合(g+2r=600)示例見表1，其他傾角可按線性插值法確定。

　　 4 常用鋼斜梯傾角和高跨比(H：L)示例見表2。

三、設計載荷

　　1 固定式鋼斜梯設計載荷應按實際使用要求確定，但應不小于本部分規定的數值。

　　2 固定式鋼斜梯應能承受5倍預定活載荷標準值，并不應小于施加在任何點的4.4kN集中載荷。鋼斜梯水平投影面上的均布活載荷標準值應不小于3.5kN/m2。

　　3 踏步板中點集中活載荷應不小于1.5kN，在梯子內側寬度上均布載荷不小于2.2kN/m。

　　4 斜梯扶手應能承受在除了向上的任何方向施加的不小于890 N集中載荷，在相鄰立柱間的最大撓曲變形應不大于跨度的1/250。中間欄桿應能承受在中點圓周上施加的不小于700 N水平集中載荷，最大撓曲變形不大于75 mm。端部或末端立柱應能承受在立柱頂部施加的任何方向上890 N的集中載荷。以上載荷不進行疊加。

四、制造安裝

　　1 鋼斜梯應采用焊接連接，焊接要求應符合GB 50205的規定。采用其他方式連接時，連接強度應不低于焊接。安裝后的梯子不應有歪斜、扭曲、變形及其他缺陷。

　　2 制造安裝工藝應確保梯子及其所有構件的表面光滑、無銳邊、尖角、毛刺或其他可能對梯子使用者造成傷害或妨礙其通過的外部缺陷。

　　3 鋼斜梯與附在設備上的平臺梁相連接時，連接處宜采用開長圓孔的螺栓連接。

五、防銹及防腐蝕

　　1 固定式鋼斜梯的設計應使其積留濕氣最小，以減少梯子的銹蝕和腐蝕。

　　2 根據鋼斜梯使用場合及環境條件，應對梯子進行合適的防銹及防腐涂裝。

　　3 鋼斜梯安裝后，應對其至少涂一層底漆和一層(或多層)面漆或采用等效的防銹防腐涂裝。

六、接地

　　在室外安裝的鋼斜梯和連接部分的防雷電保護，連接和接地附件應符合GB 50057的要求。

七、結構要求

　　梯高

　　1 梯高宜不大于5 m，大于5 m時宜設梯間平臺(休息平臺)，分段設梯。

　　2 單梯段的梯高應不大于6 m，梯級數宜不大于16。

        內側凈寬度

　　1 斜梯內側凈寬度單向通行的凈寬度宜為600 mm，經常性單向通行及偶爾雙向通行凈寬度宜為800 mm，經常性雙向通行凈寬度宜為1000 mm。

　　2 斜梯內側凈寬度應不小于450 mm，宜不大于1100 mm。

八、踏步板

　　1 踏步板的前后深度應不小于80 mm，相鄰兩踏步板的前后方向重疊應不小于10 mm，不大于35 mm。

　　2 在同一梯段所有踏步板間距應相同。踏步板間距宜為225 mm~255 mm。

　　3 頂部踏步板的上表面應與平臺平面一致，踏步板與平臺間應無空隙。

　　4 踏步板應采用防滑材料或至少有不小于25 mm寬的防滑突緣。應采用厚度不小于4 mm的花紋鋼板，或經防滑處理的普通鋼板，或采用由25 mm×4 mm扁鋼和小角鋼組焊成的格板或其他等效的結構。

九、梯梁

　　梯梁應有足夠的剛度以使結構橫向撓曲變形最小，并由底部踏板的突緣向前突出不小于50 mm(見圖1)。

十、梯子通行空間

　　1 在斜梯使用者上方，由踏步板突緣前端到上方障礙物沿梯梁中心線垂直方向測量距離應不小于1200 mm。

　　2 在斜梯使用者上方，由踏步板突緣前端到上方障礙物的垂直距離應不小于2000 mm。
　　
