鋼格板在平臺鋼結構工程中的應用及要求

鋼格板在平臺鋼結構工程中的應用及要求

   鋼格板在鋼結構平臺上進行鋪設時，首先要搞清楚鋼格板的鋪設方向，這一點在采購鋼格板時就要跟生產廠家確定好。扁鋼方向應該在支撐鋼梁-也就是稱重量上，如果扁鋼方向弄錯，生產的鋼格板也就不能使用了。

   鋼結構渠道構件的接頭，選用焊接裝置，凡有門孔、丈量孔、閥門、調查孔、打焦孔、主蒸汽管道的蠕變監督段、位移指示器等處都有操作修理渠道，渠道選用剛性杰出的防滑鋼格柵板，擋腳板高度不小于100毫米，首要扶梯選用爐前兩邊會集安置，方向應共同，傾角宜選用45度，踏步選用防滑鋼格柵板。

施工程序：

一、鋼格板裝置

   1、將鋼格柵板固定在相應的渠道布局上，關于直接鋪在鍋爐鋼布局上的格柵板，要依照層次挑選出所需求的不一樣標準尺度的格柵板，并按層次疊在一同，以便別離吊到各布局上去。

   2、鋼格柵板鋪設時，按圖紙需求將不一樣標準尺度的柵格鋪設在相應布局（或布局）上，然后調整柵格使其距離均勻再進行施焊固定，不宜隨鋪隨焊。格柵板支墊處的平面，應筆直平坦，其差錯應在0．5mm范圍內。

   3、鋼格柵板裝置前應進行平坦，確保和支墊處平面共同，不致發生支墊不嚴。格柵板在現場拼接中，應堅持悉數格柵處在同一直線上，其彎曲度應在1‰的范圍內。同一區域，格柵板鋪設方向應共同。

   4、對因與柱梁布局相碰而需求切開的部位，在切開有些網格后應按圖紙需求進行加強。格柵板放置應平穩無翹曲，焊接結實,。

二、鋼格柵板上管道開孔：
     1）開孔方式：
         柵格板上的開孔方式分兩種：圓形開孔和方形(橢圓)開孔。關于排管原則上選用方形(橢圓)開孔，關于單管可一致為圓形或方形開孔。

     2）開孔關聯參數丈量
　　　在施工中，實踐參數丈量(圖紙數據)直接影響到格柵板裝置尺度能否精確。需求格柵板開孔的基準點和管道裝置的基準點共同，丈量管道的實踐外徑誤差±10mm。

     3）開孔劃線需求
　　　依據基準點、圖紙尺度劃出開孔的詳細方位，在畫線過程中要考慮到管子熱脹大、保溫余量。

     4）開孔詳細施行需求
　　　格柵板外表通常為鍍鋅，依據劃線方位選用機械切開，且使施工面平坦、光亮，易于下一步的施工；當開孔一致為圓形(或方形)時，其半徑(或邊長／2)按下列標準履行。
　　　a)管道直徑Φ<50mm，格柵板開孔半徑R=Φ/2+δ1+δ2+30。注：①—管子外徑，單位mm；δ1—保溫厚度，單位mm；δ2—管子熱位移量，單位mm。
　　　b)管道直徑219>Φ≥50mm，格柵板開孔半徑R=Φ/2+δ1+δ2+50。
　　　c)管道直徑Φ≥219mm，格柵板開孔半徑R=Φ/2+δ1+δ2+65。

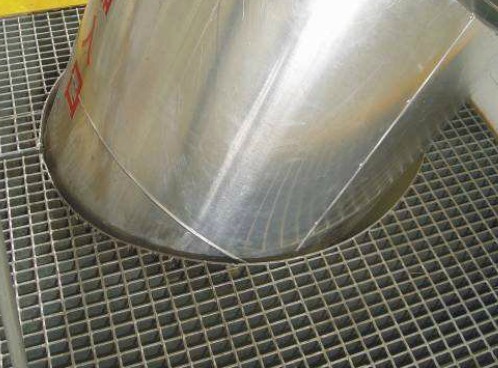

　　　d)設備管道裝置貫穿柵格渠道需切開渠道時,切開孔要標準,有保溫的管道要予留保溫及脹大量,切開后的圓孔用扁鐵煨圓焊好,確保技術漂亮。


三、開孔后處置
　　　1、切開后的格柵板內環焊扁鋼，加固格柵板，保證其強度，堅持全體技術漂亮。格柵板開孔邊際的扁鋼高度應共同共同，且下部與格柵板下部平齊。
　　　2、對安裝好的扁鋼進行打磨除銹，除銹通常選用電動除銹，除銹完畢后，刷兩道底漆、兩道面漆，油漆色彩要和格柵色彩根本共同。

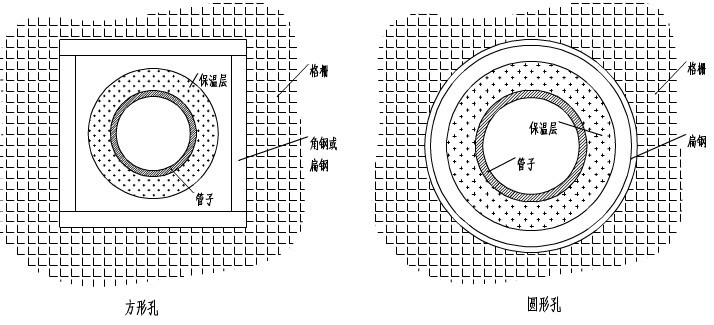

         3、管道穿渠道處要進行封邊處置，關閉技術漂亮共同并便于管道的保溫文脹大。通常小徑或中徑管道及成排管制可做成方形孔，大徑管道應做成圓形孔。如圖：

四、梯子裝置

   1）樓梯踏板裝置應均勻平坦，在梯踏板上加防滑條并在上、下加二級踏板加警示板。
   2）樓梯及渠道立柱裝置需求
       a) 欄桿柱子筆直誤差≤3mm，欄桿柱距：間隔均勻、契合描繪。
       b) 立柱裝置時先將根部點焊，用鐵水平找筆直后再焊牢。同一直線上的立柱應先裝置兩頭的兩根，然后在這兩根立柱之間拉一鋼絲，作為其它立柱的基準，以確保一切立柱在同一直線上。
       c) 一切立柱之間的間隔應盡量作到共同。
       d) 梯子兩邊立柱應在對稱的方位上裝置。
