鋼格板承重能力與撓度的計算

超峰鋼格板廠　 2013/1/15 10:13:23
內容摘要：鋼格板承重能力與撓度的計算鋼格板的安全承重量一直是客戶關心的核心問題，下面我們將承重能力與撓度計算整理發布，希望給您帶來幫助。表格中的承載量僅供參考，如有疑問請及時和我們聯系，以便取得專業指導。...

鋼格板承重能力與撓度的計算



   鋼格板的安全承重量一直是客戶關心的核心問題，下面我們將承重能力與撓度計算整理發布，希望給您帶來幫助。表格中的承載量僅供參考，如有疑問請及時和我們聯系，以便取得專業指導。

一、鋼格板承重能力計算公式：

1、計算強度：
             o= qL2/8w≤ [f ]
2、安全均布荷載：
             PO≤ 8n[f ]w/L2
3、安全線荷載：
              PL≤ 4n[f ]w/L

4、公式中：
  o--------- 計算強度, kn/m2
  [ f ]---------材料強度設計值，kn/m2對于碳素結構鋼，取[ f ]=170x103kn\m2
  q-----------荷載集度，kn/m2 每根承載扁鋼上的均布荷載，即 q=po/n
  Po---------------均布面荷載  kn/m2
  PL-----------線荷載，kn/m2
  n----------每米鋼格板承載扁鋼條數，n/m
  W---------承載扁鋼截面抵抗拒，對于扁鋼w=bt2/6mm2

  L----------跨距，m

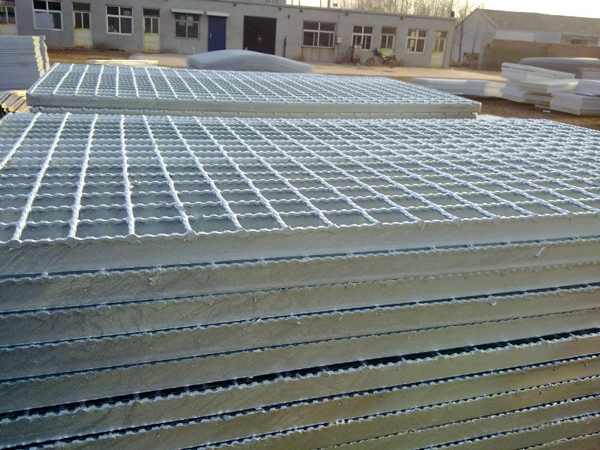

熱鍍鋅鋼格板



二、安全承重與撓度表：

    安全承重表為設計人員查詢鋼格板的荷載性能提供了方便，表中列了一些常用鋼格板的型號，在某一凈跨距時，安全荷載與撓度的對應關系，跨距從200mm到3000mm，以200mm遞增。

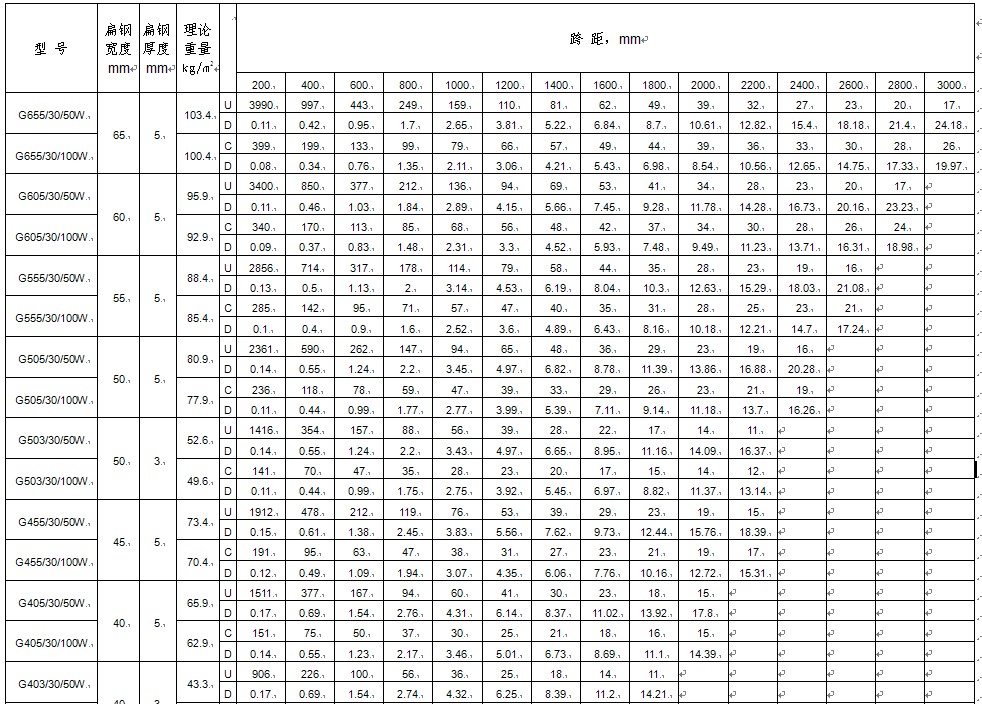

表一、承載扁鋼，中心間距為30mm壓焊鋼格板。

承載扁鋼，中心間距為30mm壓焊鋼格板。

承載扁鋼，中心間距為30mm壓焊鋼格板。

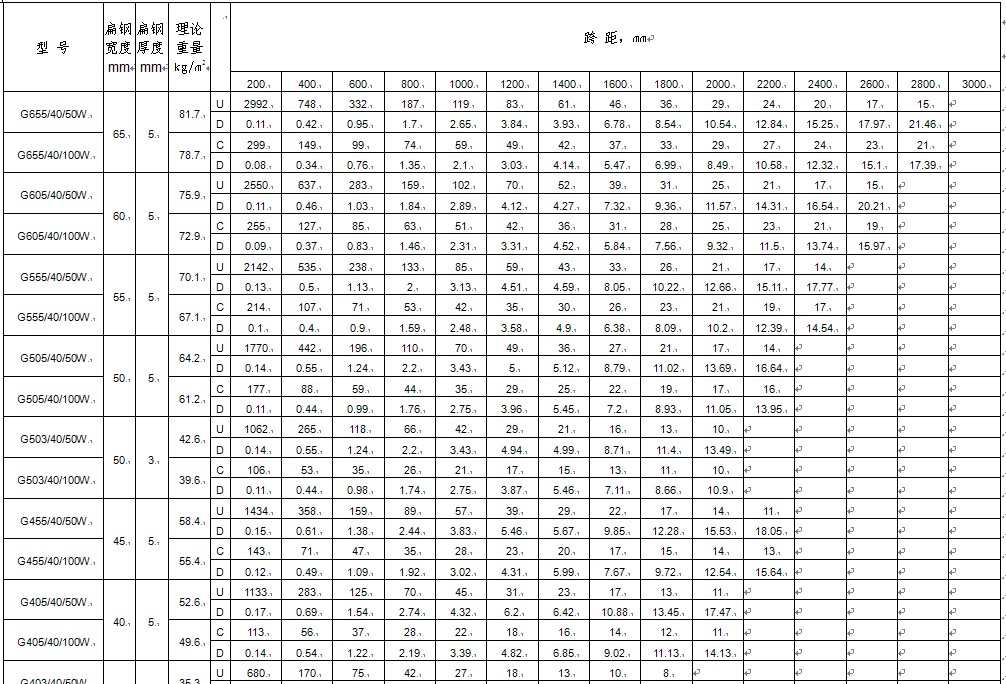

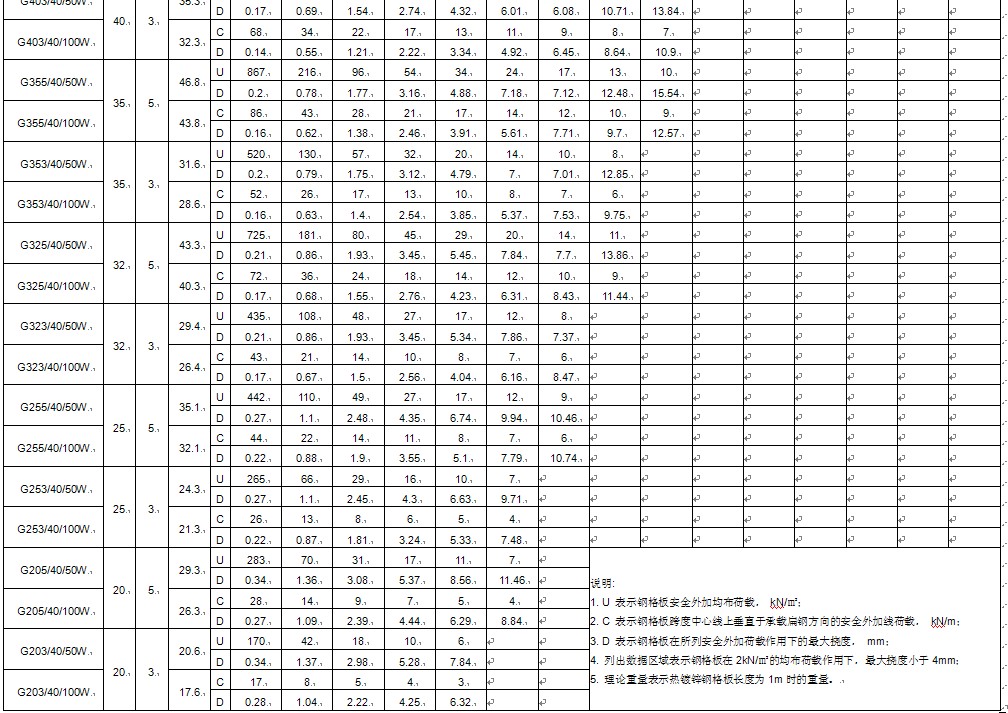

表二、承載扁鋼，中心間距為40mm壓焊鋼格板。

承載扁鋼，中心間距為40mm壓焊鋼格板。

承載扁鋼，中心間距為40mm壓焊鋼格板。

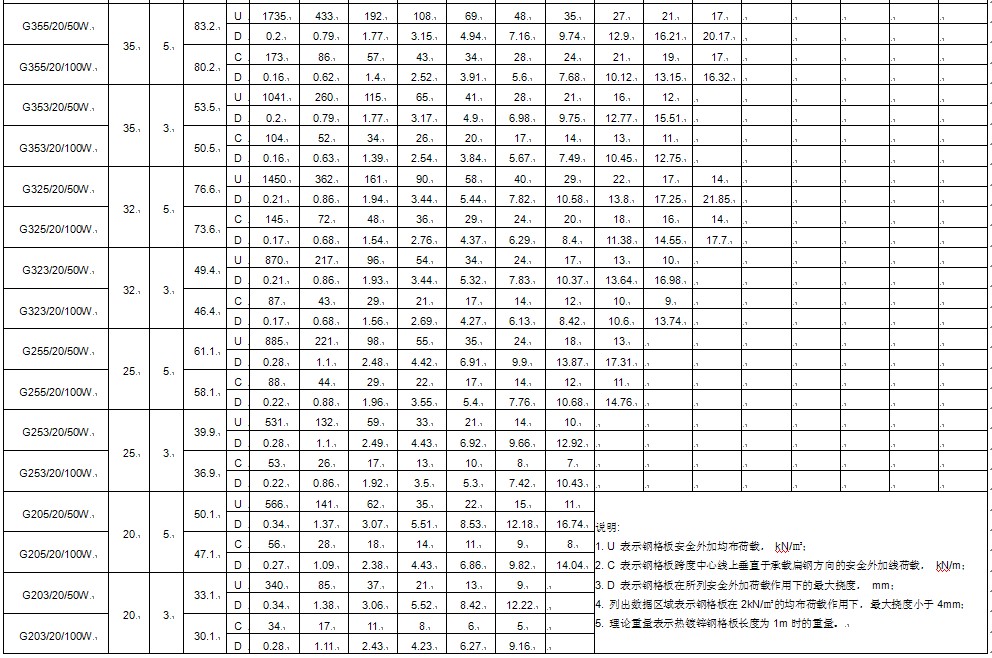

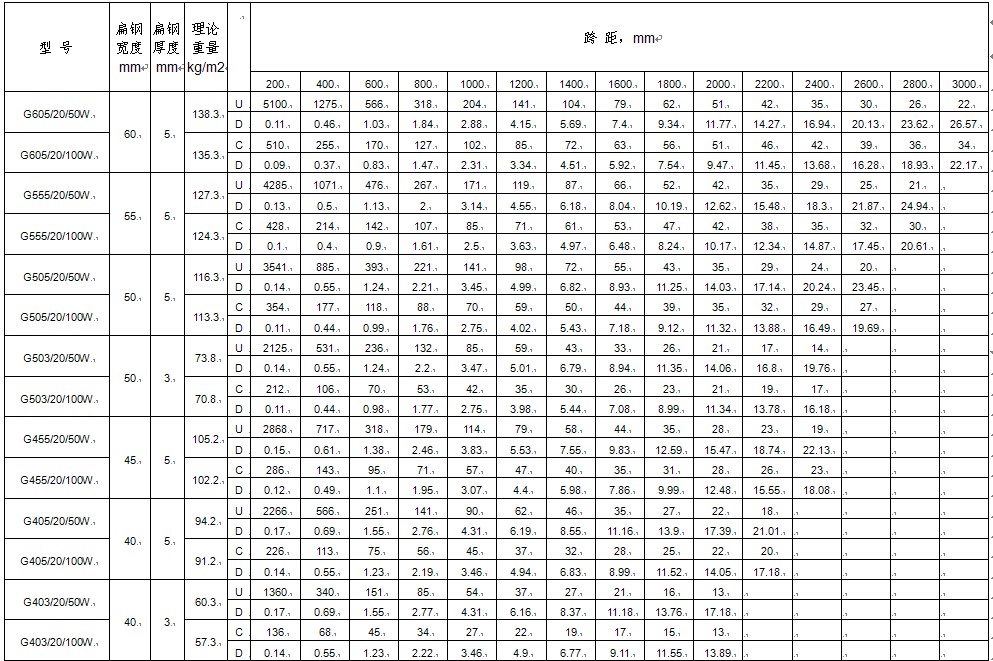

表三、承載扁鋼，中心間距為20mm壓焊鋼格板



承載扁鋼，中心間距為20mm壓焊鋼格板

承載扁鋼，中心間距為20mm壓焊鋼格板

    荷載表的數值計算基于靜止荷載的材料強度設計值(對于碳素結構鋼，強度設計值取170×103 KN/m2)，包括考慮了鋼格板的重量。當設計用于交通道路上的鋼格板時，還應考慮沖擊和疲勞的因素。

    荷載表的數值計算根據承載扁鋼的公稱尺寸進行，如果承載扁鋼是負公差，應當考慮一個折減系數。同樣，承載扁鋼由于沖齒開孔開槽等造成截面尺寸的變化，都應當考慮折減。



    所有荷載性能的計算僅考慮承載扁鋼的貢獻而忽略橫桿。
