攔污柵用鋼格板

攔污柵用鋼格板

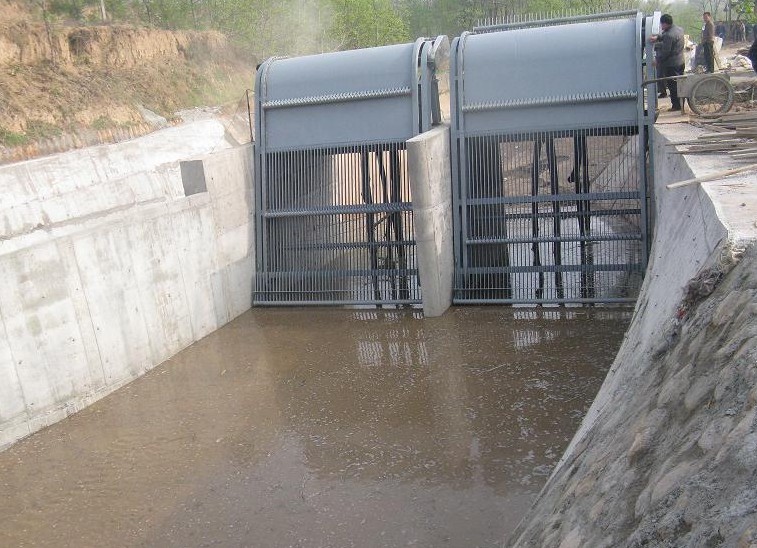

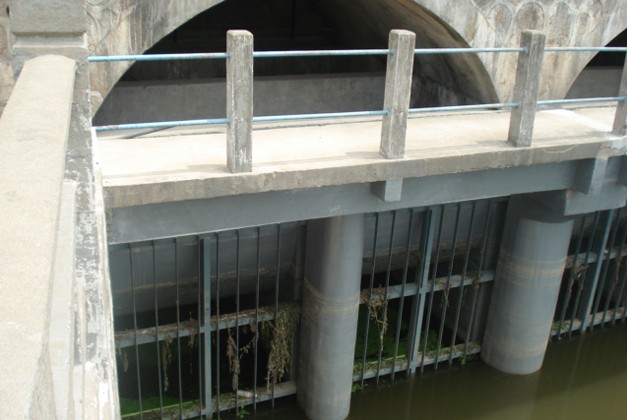

攔污柵是指設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。屬于鋼格板制品的一種分類。攔污柵由邊框、橫隔板和柵條構成（見圖），支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。

攔污柵所受荷載，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。

　 攔污柵在平面上可以布置成直線形或呈半圓的折線形，在立面上可以是直立的或傾斜的，依水流挾帶污物的性質、多少、運用要求和清污方式?jīng)Q定。水頭較高的壩后式水電站的進水口常用直立半圓形；進水閘、水工隧洞、輸水管道多用直線形。深式進水口的攔污柵高度與水庫水位和清污方式有關。對于不需要經常清污的，其頂部高程可略高于防洪限制水位（見水庫特征值）；需要經常清污的，則應高于需要清污的最高水位。高度較大的攔污柵，可做成幾節，每節的尺寸可根據起吊能力確定。

攔污柵由于大多應用在大型閘口上，所以要求質量以及防腐蝕能力要達到要求。超峰鋼格板廠是專業的鋼格板生產廠家，我們嚴格遵守鋼格板生產標準，保證生產出符合國家要求的攔污柵。歡迎來電咨詢，0318-8092226  13131810226  網址：igc-tunis2008.com。
