球接欄桿扶手立柱的防護性

球接欄桿扶手立柱的防護性

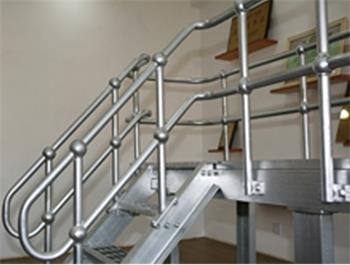

    現代化鋼結構工程上都會配備防護欄桿，常見的就是鋼結構平臺上的球接欄桿立柱扶手。在樓城的邊緣防護范圍、鋼結構平臺的邊緣部位、鋼結構樓梯上下平臺的扶手以及坑洞防護邊緣廣泛的應用到球接欄桿立柱。球接欄桿立柱扶手是鋼格板平臺的必備的防護類產品。

    球節欄桿立柱遵循的制作規范有具體的國家標準。只有嚴格按照圖集以及國家標準制造生產才能最大限度發揮球接欄桿立柱的效能。

    不同規范的防護欄桿設計荷載取值對比涉及到防護欄桿相關的圖集、 規范種類繁多， 取值出入也較大。 主要有四類， 按出版時間先后順序歸納如下:

       1、 國標圖集 02J401《鋼梯》。 扶手及欄桿頂部水平集中活荷載標準值取 1. 0 kN/m 。

       2、 國標規范 GB4053. 3 - 2009《固定式鋼梯及平臺安全要求》。 斜鋼梯扶手應能承受在除了向上的任何方向施加的不小于 890 N 的集中載荷， 在相鄰立柱間的最大撓曲變形應不大于跨度的 1 /250。 中間欄桿應能承受在中點圓周上施加的不小于 700 N 水平集中載荷， 最大撓曲變形不大于 75mm。 端部或末端立柱應能承受在立柱頂部施加的任何方向上 890 N 的集中載荷。 以上載荷不進行疊加。防護欄桿安裝后頂部欄桿應能承受水平方向和垂直向下方向不小于 890 N 集中載荷和不小于 700 N/m 均布載荷。在相鄰立柱間的最大撓曲變形應不大于跨度的 1 /250。 水平和垂直載荷以及集中和均布載荷均不疊加。 中間欄桿和端部或末端立柱荷載規定與斜鋼梯對應的一致。

       3、 國標規范 GB50577 - 2010《水泥工廠職業安全衛生設計規范》。 護欄應有足夠的剛度和強度: 該規范未提出明確的設計荷載值， 但對使用安全提出來要求。

       4、 國標規范 GB50009 - 2012《建筑結構荷載規范》。 樓梯、 看臺、 陽臺和上人屋面等的欄桿活荷載標準值不應小于下列規定: ①住宅、 宿舍、 辦公樓、 旅館、 醫院、 托兒所、 幼兒園， 欄桿頂部的水平荷載應取 1. 0kN/m。 ②學校、食堂、 劇場、 電影院、 車站、 禮堂、 展覽館或體育場， 欄桿頂部的水平荷載應取 1. 0 kN/m， 豎向荷載應取 1. 2kN/m， 水平荷載與豎向荷載應分別考慮。

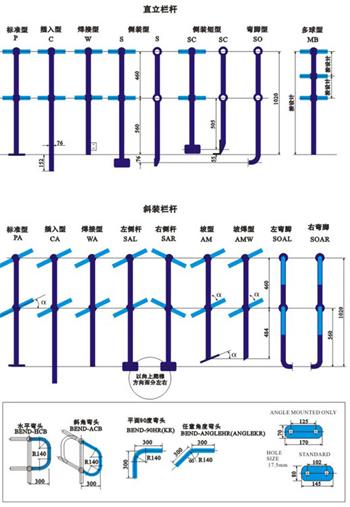

       5、 常規設計時一般欄桿選用國標圖集 02( 03) J401《鋼梯》中的 LG2 - 12。 鋼梯欄桿根據不同的坡度和梯寬有對應的梯型， 欄桿與梯型對應。 防護欄桿主要構件為四類:①扶手 ( 或稱頂部欄桿) ; ②中間欄桿; ③立柱; ④踢腳板。
