不同結構類型鋼格板結構組成的區分

不同結構類型鋼格板結構組成的區分

    鋼格板說起來就是由承重扁鋼和把扁鋼連接到一起的連接桿經焊接組合到一起的鋼鐵產品。鋼格板的分類多種多樣，總起來說鋼格板的區分就是按照鋼格板的扁鋼以及連接桿組成的矩形網格的不同經行區分的。鋼格板由 縱向柵板和橫 向柵條組成。前者承重，后者將前者聯合成格狀整體。按柵板和柵條的聯合方法及技術特色，鋼格板又分紅若干型式，但不論哪種型式， 因它是柵板和柵條的格狀聯合，均具有極佳的防滑功能和較強的承載才能加之它的制制品沒有缺口，沒有沖孔 ，若外表再給予鍍鋅防護辦法，則其抗腐蝕和磨損的功能遠較其它金屬鋪板優勝，并且杰出的透光和透氣功能也決定了它適 用于多種場合。不同結構類型鋼格板結構組成的區分如下。

    如今市場上所能供給的鋼格板種類繁多，歸結起來首要差異體如今銜接體上，如今所見的銜接體有:方鋼、圓鋼、改變圓鋼、窄條形鋼、梯形銜接件、三角形銜接件等。根據這些銜接件的方式以及銜接方法能夠歸納為以下幾種類型：

    (1)由扁鋼作為承載體，麻花鋼桿件作為銜接體出產的鋼格板;此類型鋼格板是最常見的種類，我們圖紙上經常面對的G325/30/100等規格都是類型的鋼格板。

    (2)徹底由扁鋼銜接出產的鋼格板;扁鋼連接的都叫插接鋼格板，扁鋼開孔后對插焊接就能得到此種類型的鋼格板。

    (3)由扁鋼作為承載體，異形件作為銜接體出產的鋼格板;

筋板類鋼格板	插接板鋼格板	鉚接類鋼格板

  一、 由扁鋼作為承載體，桿件作為銜接體出產的鋼格板 ，這一類格柵板在方式上能夠被視為通常鋼格板，因銜接桿件的方式不一樣、承載力和承載格柵條的距離等差異能夠被細化為下面幾種。
       1.  筋板型鋼格板
       由縱向承重柵板和橫向的扭絞方鋼，通常有大型的壓力焊機焊接。制造寬度為1000mm~1200mm，它的承重柵板無沖孔 (即未削弱) ，縱橫向的備節點逐點焊接， 焊點光亮無溶渣， 因此形成了每平方米面積有600到1000個牢固 的聯合節點 ，具有均勻透光和透氣特性的格柵 。焊點無溶渣，因此它對油漆或鍍鋅層具有杰出的附著力，它的端部柵板和承重柵板之間的T 型連接部位采用二氧化碳二保焊銜接。這種鋼格板由扁鋼作為縱向承載格柵條，鋼桿件作為橫向銜接件出產的格柵板。鋼桿件能夠選用圓鋼、方鋼、改變圓鋼等。與 插接鋼格板相對比，桿件鋼格板在荷載請求不是很高的情況下，具有自重較輕且透光度高的優勢。筋板型鋼格板作為原型，衍生出重型鋼格柵板、密布型鋼格柵板、 I 型格柵板等。

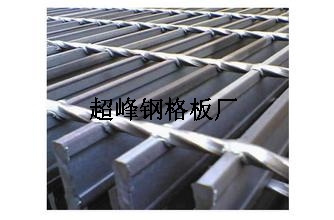

       2. I 型鋼格板

        I 型鋼格板也叫做工型鋼格板或 I 字型鋼格板，它是筋板型鋼格板的衍出商品。I 型鋼格板指由 I 型扁鋼(扁鋼兩頭厚中心薄)和麻花鋼(也叫扭絞方鋼)按一定的距離經緯排列成格柵，經向?yàn)樨?fù)載 I型扁鋼，即承載扁鋼方向;緯向?yàn)闄M桿，即鋼格板的寬度方向。I 型鋼格板是構造核算優化的商品，對比運用同一類型銜接桿件的桿件格柵板和 I 型鋼格板，在滿意一樣的荷載和撓度請求的條件下，作為承載格柵條的 I 類型鋼的截面面積更小，自重更輕。

       3. 重載型鋼格板
       重載型鋼格板又稱重型鋼格板，它是專門為需要重荷載場合如機場、高鐵車站、飛機庫、重工業廠房、汽車站、物流場等規劃制造的鋼格板商品。它用壓鎖焊接將承載格柵條與聯絡鋼桿件相銜接，能有效防止承載扁鋼的傾斜失穩，防止負載扁鋼變形。
       4. 密布型鋼格板
        密型鋼格板指承載扁鋼距離小于 25 mm 的桿件鋼格板。密型鋼格板除徹底具有規范壓焊鋼格板的方式漂亮、安裝簡潔等長處外，更滿意了一些人流較大民用建筑如高鐵站、飛機場、汽車站等對穿過或漏下物體的尺度巨細有嚴格請求的條件。

    二、 徹底由扁鋼銜接出產的鋼格板 ，徹底由扁鋼銜接出產的鋼格柵板指的是由扁鋼經緯焊接出產的鋼格板。它基本能滿意建筑師對鋼格板的大多數需要。這種類型的格柵板，因?yàn)殇摳駰l的距離，鋼格柵條之間的視點，鋼格條的曲折改變等等還可細分為幾種。
     1. 插接鋼格板
       這種格柵板的經緯向格柵條通常是同一標準的扁鋼條或許銜接格柵條的高度、寬度略小于承載格柵條。其商品差異首要是橫向和縱向的格柵條的距離，已聯絡格柵條 的寬度和高度的改變。橫 向柵條 嵌入承重柵板然后用壓力焊機進行各節點的焊接。因?yàn)樗�與上一種格柵板構造類似，但橫 向柵條為板條， 其斷面系數大于扭絞方鋼 ， 所 以它具有 比前一種 格柵板更高 的承載能力。因?yàn)闄M向和縱向的格柵條一起承當荷載，因此它具有單位分量承載力高的長處。此外它還具有易于出產、造價低價、方式整齊劃一等長處。 插接鋼格柵板是徹底由扁鋼銜接出產的鋼格柵板這一類型的基本方式，它經過改變格柵條的視點還可衍生出菱形格柵板，米字型格柵板和鋼格板百葉等，經過銜接格 柵條的高度改變能夠衍生出半插鋼格板，經過替換不一樣截面的格柵條，衍生出 I 字形鋼格板等。
     2.半插鋼格板
     格柵條經緯焊接出產的鋼格柵板，通�？v向的格柵條是首要的荷載承受體，當鋼格柵板所運用的區域是對承載力請求不高時，作為銜接的橫向格柵條高度能夠下降， 這么的銜接格柵條被稱為窄鋼條，而這種格柵板被命名為半插鋼格柵板。如把作為銜接件的窄鋼條置換為鋼桿件，就形成了另一類型的鋼格柵板。
     3. 菱形鋼格板
      這種鋼格板是由格柵條成視點穿插焊接出產的， 因?yàn)楦駯艞l成角的改變能夠出產多元化的商品。菱形格柵板具有多變的光影作用而遭到規劃師的喜歡。這種鋼格柵板都是定制商品，廠家不儲藏這種格柵板的制品，需由規劃師供給圖紙定制加工，沒有固定的標準。
     4. 米字型鋼格板
       在鋼格板選型時，有時規劃師需要格柵板高度較小、承載力高、防滑性好、自重輕、格柵孔洞尺度小的格柵板。米字型格柵板被研制以滿意以上所有規劃需要。它是 由格柵條進 45°穿插焊接出產的格柵板，如在濕滑或有油污地面、傾斜地面上運用米字型格柵板也可選用齒形格柵條。


     三、 由鋼條作為承載體，異性件作為銜接體出產的鋼格板， 這類鋼格板又被稱為鉚接鋼格板，它由沖壓異形鋼作為銜接件與承載格柵鉚接出產的鋼格板，銜接鋼格條能夠是梯形或許是三角形。根據銜接格柵條的不一樣形狀能夠細分為鉚接梯形鋼格板和鉚接菱形鋼格板。

     最后，我們來了解一下鋼格板焊接過程中注意的問題

    1、在負載扁鋼和橫桿的每個交點處，應通過焊接、鉚接或壓鎖將其固定。

    2、鋼格板的焊接優先采用壓力電阻焊，也可采用電弧焊。
    3、鋼格板的壓鎖可采用壓力機將橫桿壓入負載扁鋼將其固定。
    4、鋼格板應根據用戶的需要，加工成各種尺寸的形狀。
    5、負載扁鋼的間距和橫桿的間距可由供需方根據設計要求確定。
      作工業平臺，建議負載扁鋼的間距不得大于40mm，橫桿間距不得大于165mm。

      在負載扁鋼的端頭，應使用與負載扁鋼同規格的扁鋼進行包邊。在特別使用的場合，可使用型鋼或直接用擋邊板包邊，但包邊板的截面積不得小于負載扁鋼的截面 積。包邊采用焊高不小于負載扁鋼厚度的單面貼角焊，焊縫長度不得小于負載扁鋼厚度的4倍。在包邊板不承受荷載的情況下，允許間隔4根負載扁鋼焊接一處，但 間距不得大于150mm。在包邊板承受荷載的情況下，不允許間隔焊接，而且必須滿焊。樓梯踏步板的端邊板必須單面滿焊。與負載扁鋼同向的包邊板，必須與每 一根橫桿焊接。

      鋼格板中的切口、開孔等于或大于180mm的，應作包邊處理。樓梯踏步板如有前沿包邊護板，必須貫穿整個踏步。

      鋼格板的負載扁鋼，可采用平面扁鋼、I型扁鋼或縱剪帶鋼。鋼格板的負載扁鋼，可以帶有齒型，以增加鋼格板的防滑力，齒型尺寸如圖2所示。在每100mm內不能少于5齒。齒型尺寸平臺上的鋼格板的最小寬度不得小于300mm。
