    重荷載格柵板是指采用比常規扁鋼更厚（6mm、8mm、10mm）、更寬（65mm、100mm、200mm、300mm）的扁鋼作為承載扁鋼制成的格柵板產品，是專門為需要重荷載場合設計制作的�？刹捎脡汉富驂烘i方式制作。適用于機場、電廠、高速公路、工業平臺、港口碼頭以及其它特殊需求的場合。

    對于行車載荷的重荷載格柵板，為提供更好摩擦力，我們建議選用齒型格柵板。壓焊鋼格板和壓鎖鋼格柵板，均能采用齒型扁鋼來生產制作。

    安平縣超峰鋼格板廠是國內為數不多的可以提供重載荷鋼格板的生產廠家之一。事實上我們可以生產任何規格的鋼格板，我們可以為客戶提供真正“大”的鋼格板！

    國家關于鋼格柵板類產品的設計要求是非常嚴格的，對此國家也出臺了鋼格板生產標準及生產工藝，2007年推出最新版鋼格板標準為YB/T4001.1-2007標準使用至今，對于鋼格柵板的設計要求如下：

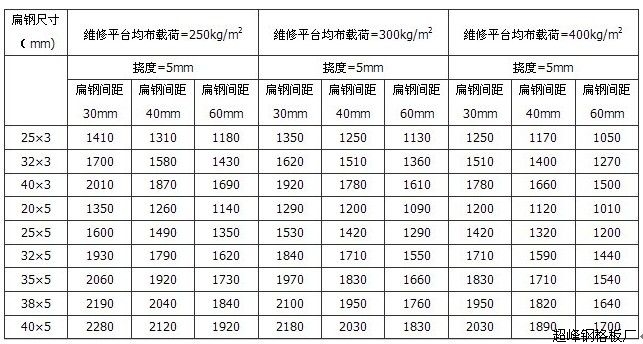

1、設計者可以根據客戶對產品使用要求（承載值及安裝跨度），從“安全負荷載與跨距及撓度關系表”中選用鋼格板相關的型號。

2、對于平臺走道的設計要求：我們在設計鋼格板平臺時對于設計承受設計荷載的計算量，其變形撓度不能大于跨距的1/00，平臺走道最大不能超過10mm，除滿足上述要求外，所有平臺都應符合下列規定：

   a、設計荷載值X1.5時，要保正不會產生永久變形　

   b、設計荷載值X3.0時，保正不會產生斷裂

   c、特殊荷載條件下的設計要求由供需雙方共同商定

3、對于樓梯踏步板的設計要求：在設計樓梯踏步板荷載重量計算時，要注意任意踏步板中點變形撓度不能大于其跨距的1/200，最大不能超過6mm，除滿足上述要求外，所有踏步板還應符合下列規定：

   a、設計荷載值X1.5時，鋼格板不會產生永久變形　

   b、設計荷載值X3.0時，鋼格板不會產生斷裂

4、格柵板的排版設計：

   a、產品要按公稱寬度表優先選用原板寬度，不足原板寬度時，選用與扁鋼數目相應的公稱寬度值

   b、負載扁方向兩端在支撐架上的支撐長度每端不得小于25mm

   c、排板間隙：排板之間5-10mm，與相鄰結構間10mm

   d、平臺（走道）上的最小寬度300mm
